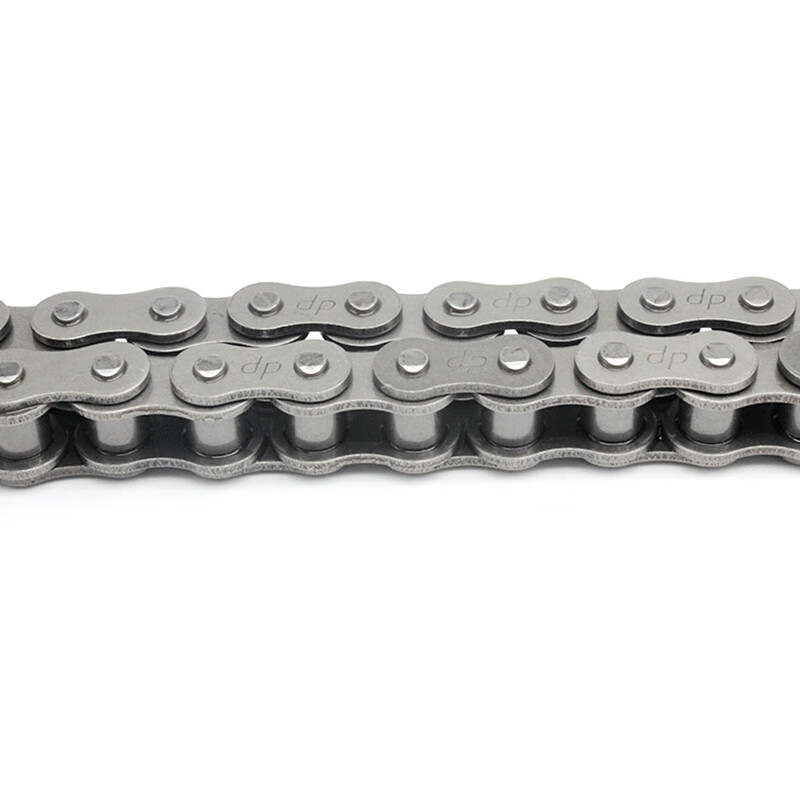

滚子链由内链板1、套筒2、销轴3、外链板4和滚子5组成，如图9-3所示。内链板和套筒、外链板 和销轴用过盈合作固定，构成内链节和外链节。销轴和套筒之间为间 轮的齿形应能确保链节平稳而自由地进入和退出啮合，不易脱链，且形状简略便于加工。
GB/T1243-97规则了滚子链链轮的端面齿形（表9-3）和轴面齿形（表9-4），因为滚子外表齿廓与链轮齿 廓为非共轭齿廓，故链轮齿形规划有较大的灵活性，即在最大、最小范围内均可运用。
若链轮选用规范齿形，在链轮作业图上可不制作出端面齿形，只须注明按GB/T1243-97制作即可。但 为了车削毛坯，需将轴面齿形画出。
链轮的结构如图9- 6所示。直径小的链轮常制成实心式（图a）;中等直径的链轮常制成辐板式（图b）； 大直径（d 200mm）的链轮常制成组合式，可将齿圈焊接在轮毂上（图d）或选用螺栓衔接（图c）。
链轮的资料应有满足的强度和耐磨性，齿面要通过热处理。因为小链轮轮齿的啮 合次数比大链轮轮齿的啮合次数多，受冲击也比较大，因而所用资料应优于大链轮。 链轮所用资料及热处理工艺见表9-5。
